パーツリスト
Arduino Pro min 3.3V(※)
|
1
|
1
|
|
1
|
|
1
|
|
1
|
|
1
|
|
3
|
|
1
|
|
1
|
|
ミンティアブリーズケース
|
1
|
※Arduino Pro minは、互換品など多種ありますが、動作電圧が3.3Vのものであれば、なんでも可です。
その他、配線用ワイヤー、ホットボンドなど。
○ケースの加工
ヘッドフォン、電源スイッチ、充電USB端子用の穴を開けます。
MP3のSDカードを出し入れするために、ミンティアの取り出し口を少し広げます。
合わせるとこんな感じです。(加工が荒いのは・・(´･ω･｀))
・SDカード(左)、電源スイッチ(右)

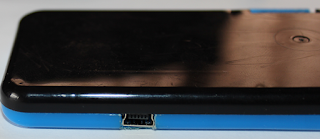

・充電USB
・ヘッドフォン端子
○TP4056の改造
充電電流を調整できるように、RPROGを半固定ボリュームに変更します。
RPROG(kΩ)
|
IBAT(mA)
|
30
|
50
|
20
|
70
|
10
|
130
|
5
|
250
|
4
|
300
|
3
|
400
|
2
|
580
|
1.5
|
780
|
1.2
|
1000
|
この例では、抵抗10kΩと半固定ボリューム10kΩを使用しています。20kΩ～30kΩの半固定ボリュームがあれば、すべての充電電流をカバーできます。
改造が終わったら、使用するlipoバッテリーの充電電流に合わせて、抵抗値を調整します。
○タクトスイッチ(プッシュボタン)と電源スイッチ基板の作成
操作ボタン(タクトスイッチ)はできるだけ少なくということで、3つとしました。
タクトスイッチと電源スイッチは、ユニバーサル基板の半田付け面に実装します。
タクトスイッチは、片側の足をカットします。
基板の挿入後、足が基板がはみ出さないようにカットします。
もう一方も同様にカットします。
○レイアウト
各パーツは、次のようにレイアウトします。
○回路図
○プログラム
Arduinoに次のスケッチを書込みます。
○配線
配線後、各パーツをホットボンドで固定します。
○完成
タクトスイッチ用の穴は開いていませんが、ケースがしなるので、ケースの上から押せます。
スイッチの機能は、次のようになっています。
中央：プレイ/ポーズ
左 ：ボリュームダウン、長押しで前の曲へ
右 ：ボリュームダウン、長押しで次の曲へ
充電中
